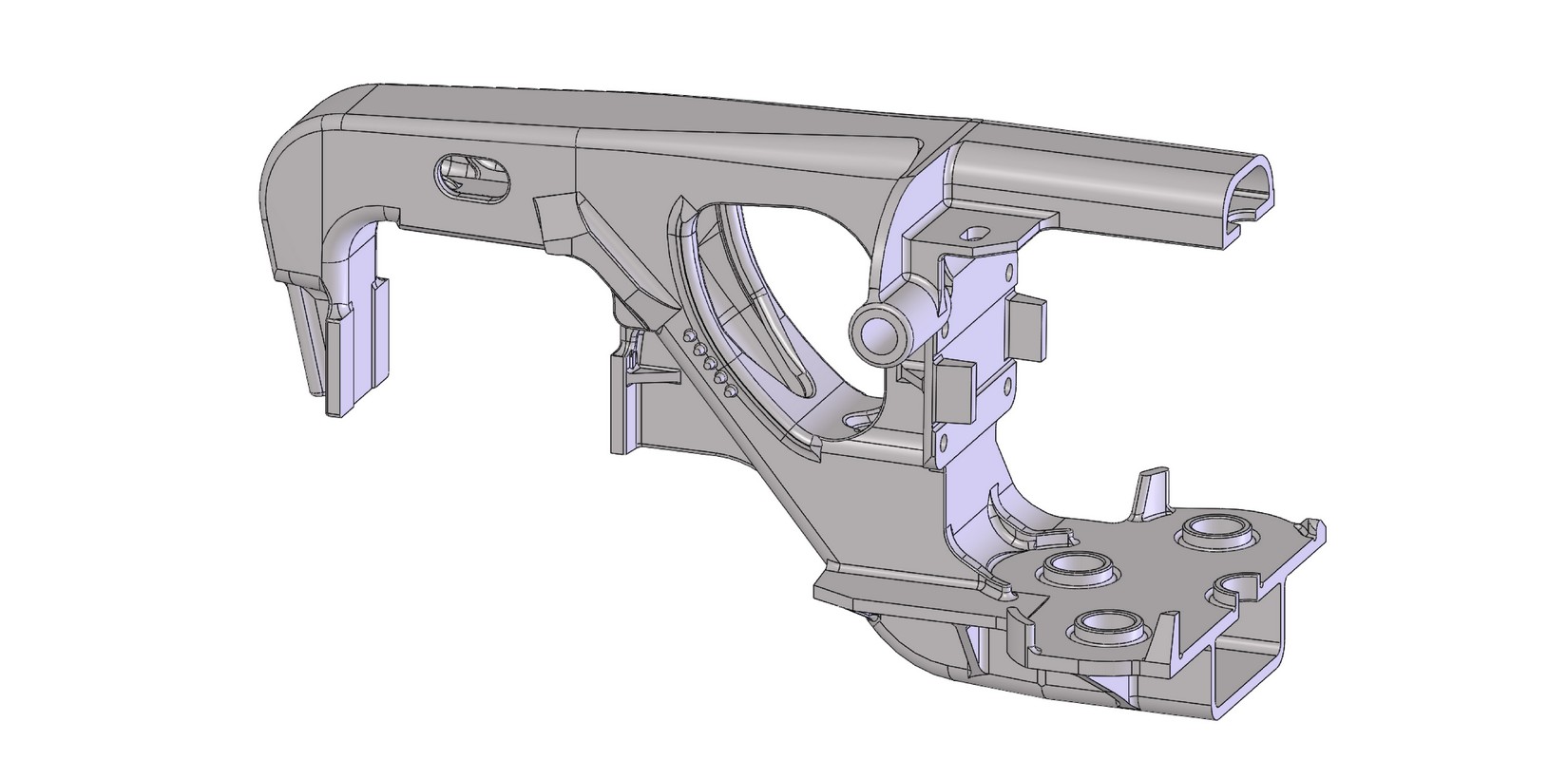

ВАРЕ.661343.001 - Рама боковая.

Базовая часть тележки грузового железнодорожного вагона.

Она объединяет в единую систему надрессорную балку, рессорное подвешивание, колесные пары с буксовыми узлами и навесное тормозное оборудование.

Конструкция рамы образована колонками, горизонтальным и наклонным поясами.

В средней части рамы расположен проем для размещения рессорного комплекта, а по концам – буксовые проемы.

При сборке тележек подбор боковых рам осуществляется по числу цилиндрических выступов (шишек) на наклонном поясе.

Габаритные размеры: Длина = 2413 мм, Ширина = 600 мм, Высота = 654 мм.

Масса изделия: 400 кг.

Заказчик: ЗАО "НПП" Тормо", г. Екатеринбург.

Чертеж
